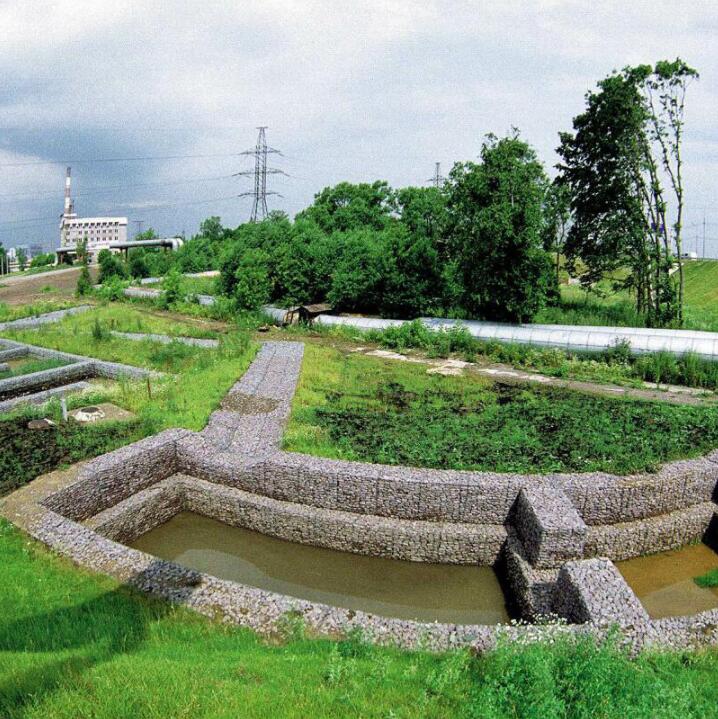

雷諾護墊擋墻(Renault cushion retaining wall):

雷諾護墊擋墻網是國內今年來迅速興起的一項新型防護技術.重點闡述其施工工藝流程和操作要點.

    作為一項新型防護技術,格賓擋墻、雷諾護墊雖然最近幾年才在我國迅速應用,但它在國外已有129年的發展歷史,在防沖刷、生態河道、支擋結構等工程領域中得到廣泛的應用,但其施工工藝有別于傳統的干砌石、漿砌石、混凝土、預制塊等結構.

    雷諾護墊擋墻網的網箱規格結構為1.5m×1m×1m和0.5m×1m×1m兩種,雷諾護墊為6m×2m×0.3m,基地在-0.6-0.72m之間.

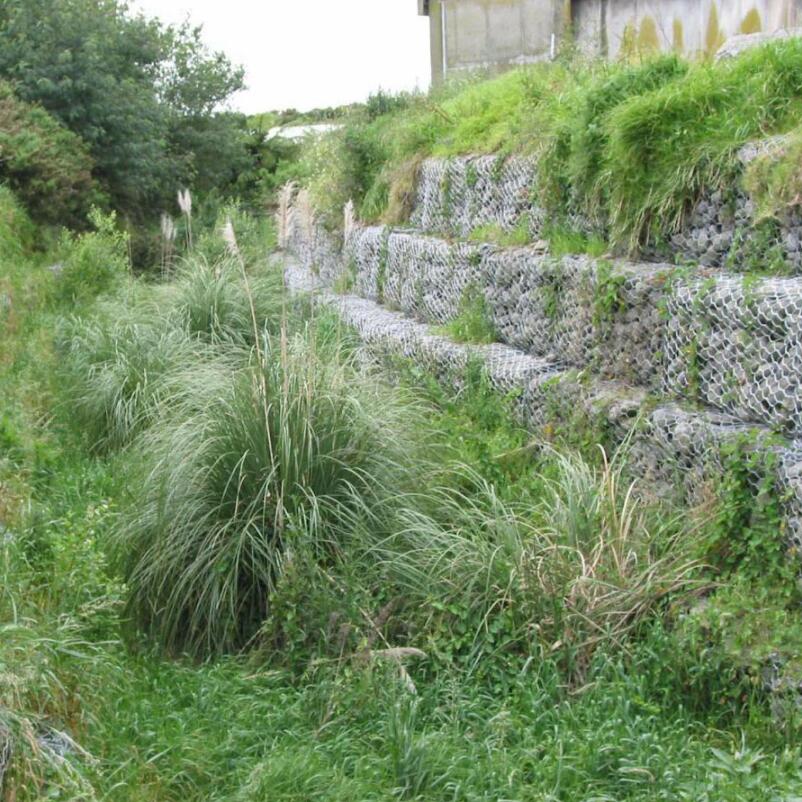

    雷諾護墊擋墻網的特點：雷諾護墊擋墻網由經表面防蝕處理的低碳鋼絲用機械編織的雙鉸六角形柔性金屬網經剪裁,編邊和組合后制成的各種規格的網箱.用格賓網組成的工程結構體具有以下特性：柔性結構,抗暴雨、水流沖刷、無結構縫、適應變形、整體結構有延展性、用于護坡護岸護灘.透水性好：能排水利于基土固結坡面穩定、水土保持.耐腐蝕：經表面防蝕處理的低碳鋼絲,經久耐用,表面加PVC/HDPE保護層,可用于海洋岸灘及水質變化大的江河迎水立面.組裝、施工方便：不用水、水泥、模板和電力,簡便易裝,可按設計綁扎組裝成各種形狀,連貫為一個整體.進度快,利于趕工期：可多組同時施工,平行、流水作業；經濟適用：可因地制宜地利用當?shù)厥�料資源.生態環境保護：石縫間長出綠色植被,滿足水土保持、消聲斂光、綠化美化環境的要求.

    施工工藝流程及操作要點：基槽開挖按設計要求放出基槽開挖平面控制樁線,根據地面標高與設計標高控制開挖深度.為保證基槽干地施工,在基槽前沿挖寬1m深0.5m的排水溝和相應的集水坑用于基槽排水.在基槽開挖至保護層土方時,現場用全站儀精確測放出基槽的前口線、后口線和斜坡面與擋墻碎石墊層底面相交線,縱向按2m一點進行布設并用小木樁做好標記,由水準儀進行現場跟蹤測量,采用人工開挖來整平雷諾護墊的1：5斜坡面和格賓擋墻碎石墊層底面.從基槽開挖施工的質量檢查情況來看,平面位置允許誤差+30～+40mm、坡面平整度的相對高差允許+30mm、高程允許誤差+30mm.由于土層含水量豐富,施工中堅持用水泵抽排基槽內的水,以保持基槽干地施工.

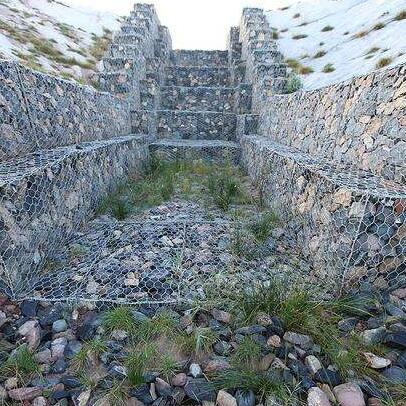

    雷諾護墊組裝：取一個護墊單元置于平坦而又堅硬的地面上.展開護墊,首先用腳踩住隔板兩邊,用手拉起隔板,整平底板由于折疊造成彎曲部份.立起隔板,對底部沒有機械折痕的隔板,用腳往兩邊踩,然后立起隔板,防止單邊踩、踩的位置不準確而造成隔板高度不足及高度不一致.用木板壓住邊板底部邊線,折起邊板.確保底板在同一直線上,而且邊板有足夠的高度.折起前后長邊板,用15cm長的鋼絲絞合隔板與邊板、邊板與邊板相接的14個點.組裝完畢后的護墊四周邊板平整、絞合點牢固、所有豎直面板的上部邊緣在同一水平面上.完成組裝后,將雷諾護墊一個緊靠一個整齊地擺放在坡面上,在坡頂上用長木樁固定住護墊,防止其下移異位造成頂部不齊；可以通過不絞合長邊板,與相鄰護墊套進,底板重疊來做成曲線或斜角；應把雷諾護墊依次排開并安裝到位后方可進行裝填.石料裝填從坡底往坡頂方向進行裝填,同時為了避免單邊裝填所引起的順坡方向的邊板往兩邊彎曲變形,邊板的兩邊的石頭同時進行裝填；考慮到基土的受壓沉降,裝填時應有2.5-4cm的超高,而且護墊內裝填的石頭需用人工擺放,盡量減少空隙率,并確保表面平整.封蓋作業在鋪蓋子之前,需對裝填時造成彎曲的隔板進行校正,對已裝填的石頭進行平整.最終確保所有橫向、縱向邊緣在同一直線上、坡面平整、不存在凹陷、凸起現象；鋪上蓋板,用剪好的1.3m長的專用鋼絲將蓋子邊緣與邊板邊緣、蓋板與隔板上邊緣絞合在一起.
